實驗室 1 公里驗證——我們實際測試了什麼

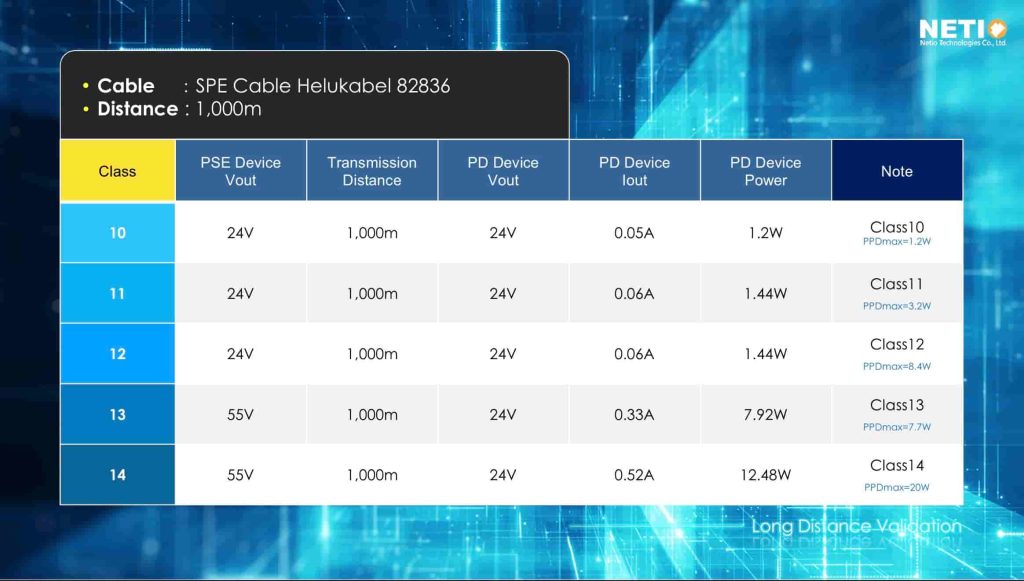

「1,000 公尺」對許多工程師來說是個理論數字。為了驗證這個規格在不同線纜與不同 PoDL Class 下的實際表現，我們進行了系統性的長距離傳輸與供電驗證測試。 測試使用 SPE 專用線纜（Helukabel 82836） 進行 1,000 公尺的全距離部署。結果顯示，在 Class 10 至 Class 14 的範圍內，PSE 端以對應電壓（Class 10–12 為 24V、Class 13–14 為 55V）供電，PD 端均能正常接收資料與電力，且功率表現符合各 Class 規格的預期範圍。 以 Class 13 為例，PSE 輸出 55V、傳輸 1,000 公尺後，PD 端量測到電流 0.33A、功率約 7.92W，仍在 Class 13 規格（PPDmax = 7.7W）的合理範圍內。Class 14 在相同距離下，PD 端實測功率為 12.48W，同樣在規格允許範圍（PPDmax = 20W）之內。 這組資料給出了一個明確的工程結論：在使用適當規格的 SPE 線纜的前提下，10BASE-T1L + PoDL 系統確實能夠在 1,000 公尺的距離上同時維持正常的資料通訊與有效的電力傳輸，並非僅是紙面規格。
問與答
Q1
1 公里的 10BASE-T1L 測試是在什麼條件下進行的？
Answer

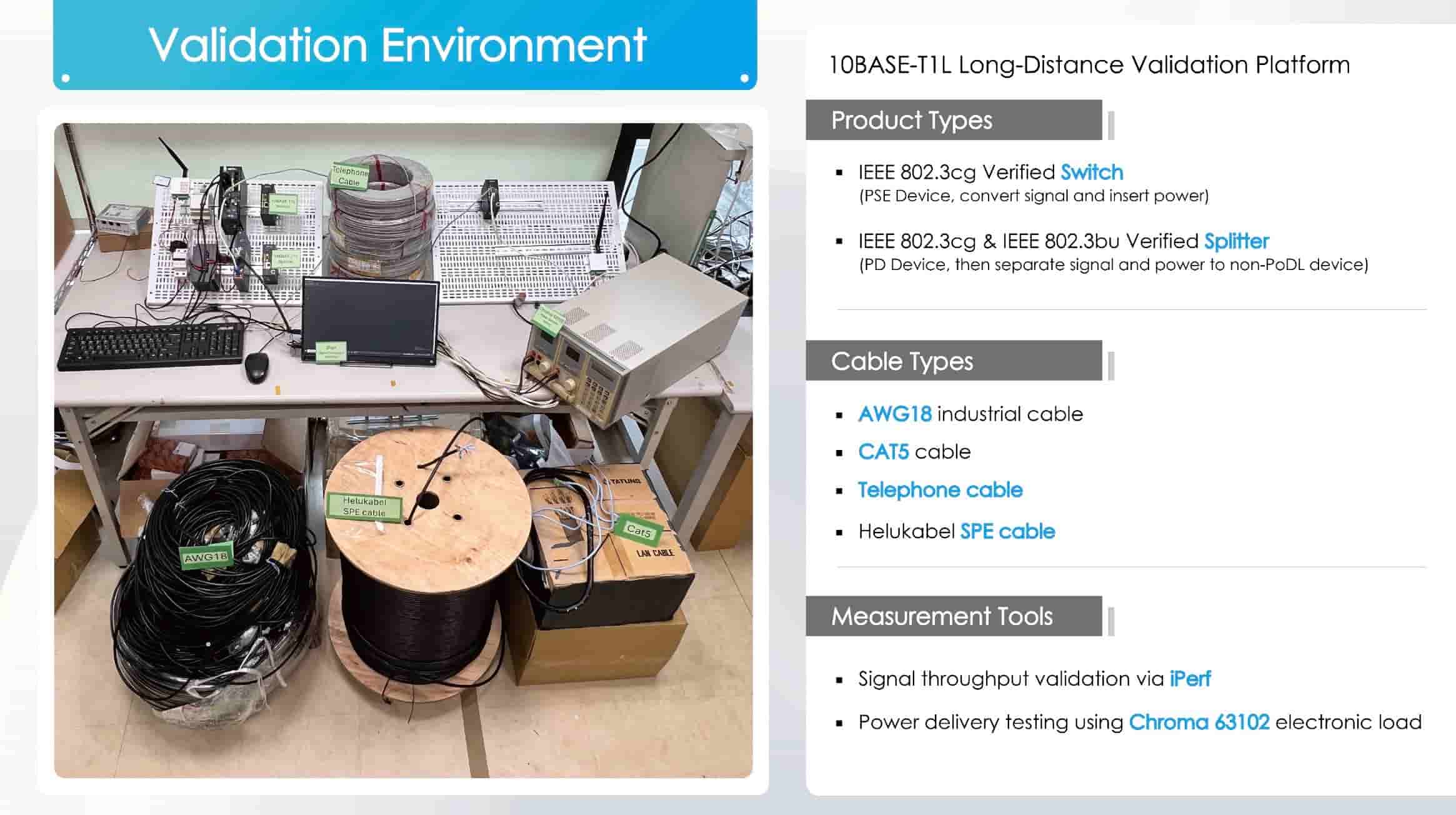

測試使用符合 IEC 61156-11 標準的 SPE 專用雙絞線（特性阻抗 100Ω），在實驗室受控環境下進行。測試項目涵蓋 IEEE 802.3cg 規範的訊號完整性指標，包含 Jitter 抖動量測、眼圖（Eye Diagram）分析，以及 PoDL 供電的功率傳輸效率。
Q2
SPE 專用線纜與一般雙絞線在 1km 傳輸上有何差異？
Answer
SPE 專用線纜針對 10BASE-T1L 訊號特性做了阻抗匹配最佳化，在 1km 距離下能提供充裕的訊號裕度。相比之下，一般雙絞線（如電話線）的阻抗特性較不一致，在長距離傳輸時訊號衰減更大，需要額外驗證才能確認可用性。
