PoDL 是什麼？一條線同時傳資料與電力的技術解析

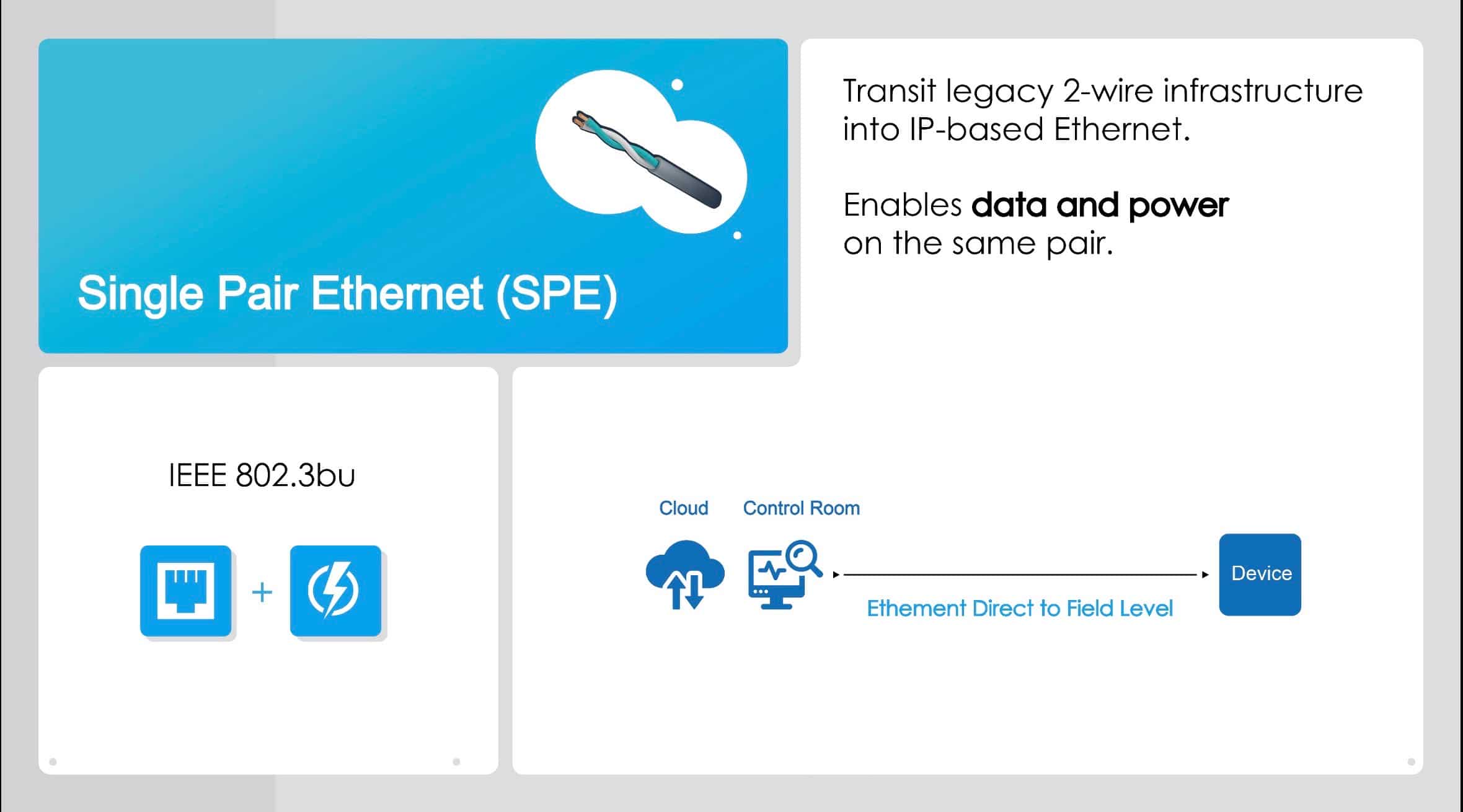

Power over Data Line（PoDL），標準編號 IEEE 802.3bu，是 Single Pair Ethernet 生態系統中負責「線上供電」的關鍵規範。它讓 10BASE-T1L 的那一對雙絞線在傳輸 10 Mbps 乙太網路資料的同時，也能作為電力傳輸的媒介，供電給遠端的感測器、致動器或其他現場設備。 許多人會將 PoDL 與傳統的 PoE（Power over Ethernet，IEEE 802.3at/bt）相提並論，但兩者在架構上有根本差異：PoE 使用的是多對線（2 對或 4 對）並透過變壓器中心抽頭注入電力；PoDL 則專為單對線設計，可以不需要隔離變壓器，僅以共模扼流圈（Common Mode Choke）搭配兩個電容即可完成電力注入，電路更為精簡。
From SPE System Alliance LinkedIn

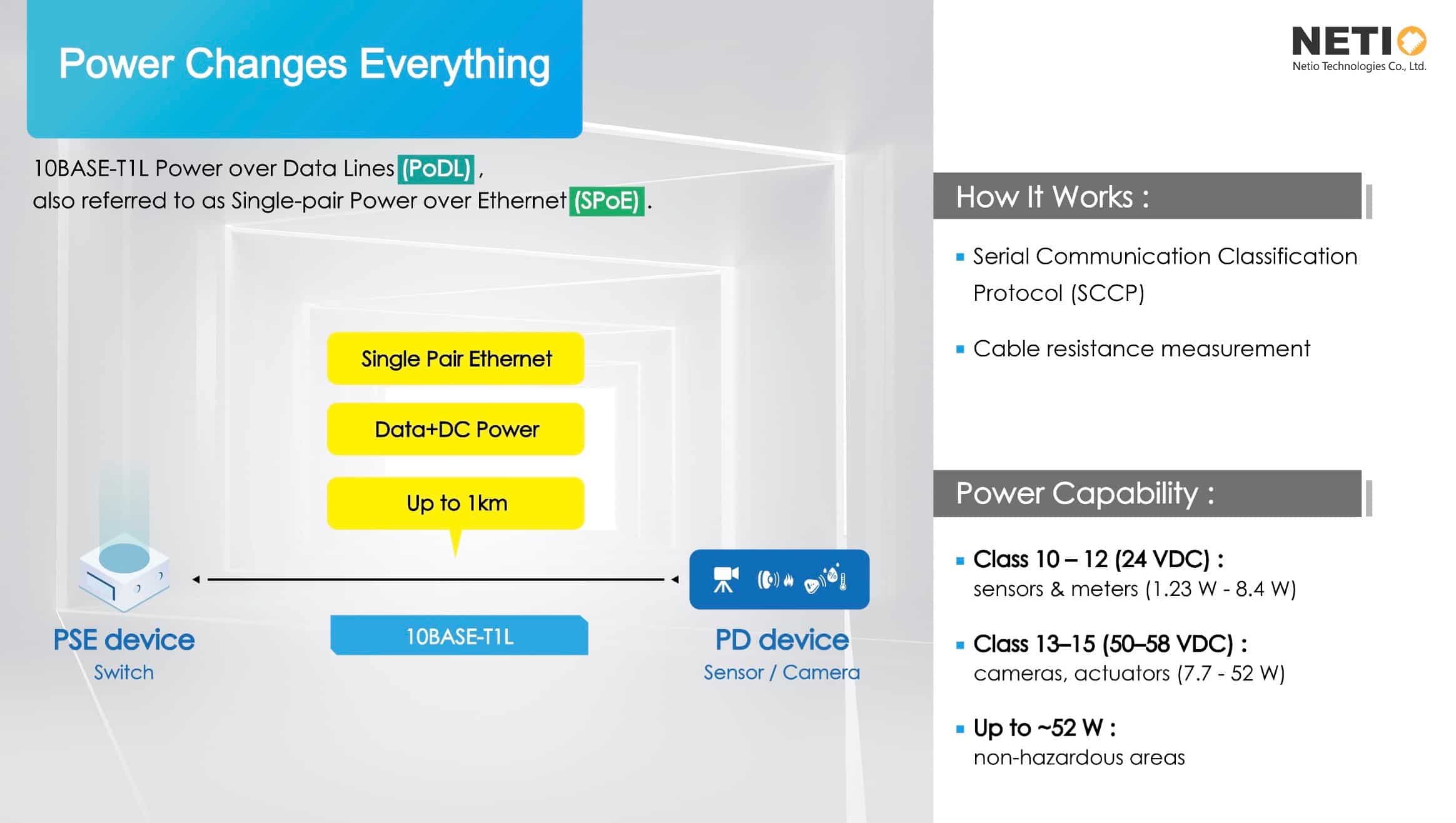

PoDL 系統由兩個核心角色組成：
1. PSE（Power Sourcing Equipment）：供電端設備，負責將 DC 電壓注入到資料線對上。
2. PD（Powered Device）：受電端設備，透過相同的線對接收電力並轉換使用。
值得注意的是，PoDL 與 SPE 線纜在設計上天然契合——SPE 線纜本已針對差模訊號傳輸做最佳化，加入 DC 共模電壓後對資料訊號品質的影響極小。這使得 PoDL 能夠在維持 1,000 公尺傳輸距離的同時，穩定提供遠端設備所需的工作電力。
問與答
Q1
PoDL 與傳統 PoE（Power over Ethernet）有何根本差異？
Answer
PoE 使用多對線（2 對或 4 對），透過變壓器中心抽頭注入電力；PoDL 則專為單對線設計，僅需共模扼流圈搭配兩個電容即可完成電力注入，電路更為精簡。PoDL 標準編號 IEEE 802.3bu，可在傳輸 10 Mbps 乙太網路資料的同時，也在同一線對上供電給遠端設備。
Q2
PoDL 系統中 PSE 和 PD 分別是什麼角色？
Answer
PSE（Power Sourcing Equipment）是供電端設備，負責將 DC 電壓注入到資料線對上；PD（Powered Device）是受電端設備，透過相同的線對接收電力並轉換使用。兩者共同構成 PoDL 系統的核心架構。
Q3
PoDL 加入電力傳輸後，會影響 10BASE-T1L 的資料訊號品質嗎？
Answer
影響極小。SPE 線纜本已針對差模訊號傳輸做最佳化，加入 DC 共模電壓後對資料訊號品質的干擾非常有限。這使得 PoDL 能夠在維持 1,000 公尺傳輸距離的同時，穩定提供遠端設備所需的工作電力。
